TORPILLES

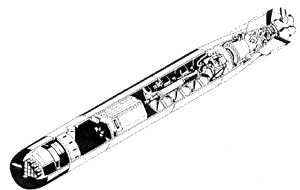

TORPILLE Mk46

La torpille Mk 46 est une torpille légère embarquable sur Lynx (qui peut en embarquer 2). C'est la torpille standard de l'OTAN. Elle est également utilisée par l'US NAVY dans sa dernière évolution, la Mk 46 mod.5. En France, elle sera remplacée par la MU 90 qui devrait également équiper le NH 90.
En France, on utilise parfois une maquette en bois, la MARCONI pour simuler l'emport sur Lynx de la Mk 46.

• Longueur : 2,59 m
• Poids (avec charge) : 234 kg
• Calibre : 324 mm
• Rayon d'action : 11 km
• Profondeur maximale : 360 m
• Vitesse : de l'ordre de 28 noeuds
• Système de guidage : homing
• Charge de guerre : 44 kg
• Année de lancement : 1966

TORPILLE MU 90 IMPACT

La torpille MURENE a commencé son développement au milieu des années 80. Le 16 mai 1991, Les programmes français MURENE et italien A 290 fusionne créant la MU 90. Cette torpille est construite par DCN (sur son site de Saint-Tropez) et la société italienne WASS.
Les premiers essais ont eu lieu au CEM en France le 25 octobre. La torpille est déclarée opérationnelle depuis 1999.
En France, les essais héliportés ont eu lieu avec un Super Frelon spécialement équipé. Ils se sont achevés fin 2000.
La Marine a commandé 300 MU 90 et pris une option sur 150 autres qui devraient en 2010 constituer tout le parc des torpilles françaises.
Cette torpille équipera les NH 90 français et pourrait équiper les Lynx.

• Longueur : 2,96 m
• Poids (avec charge) : 295 kg
• Calibre : 324 mm
• Rayon d'action : 14 km
• Profondeur maximale : 1000 m
• Vitesse : de l'ordre de 55 noeuds

MISSILES

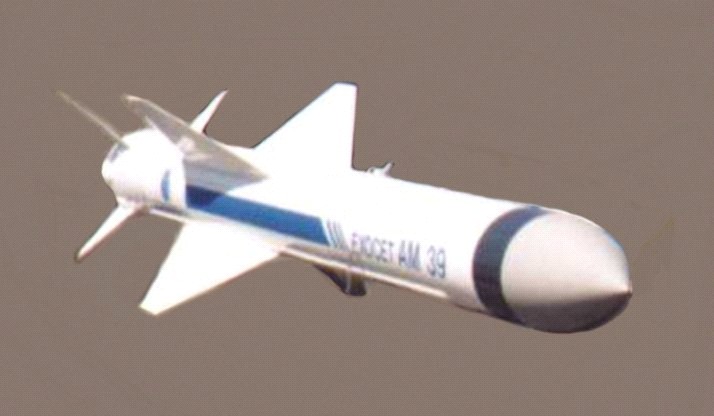

AM 39

L'AM 39 (pour Air-Mer 39) est un missile anti-navire largué par avion (Super Etendard ou Atlantique 2 dans la Marine nationale) ou par hélicoptère : le Super Frelon a la capacité de tirer un AM 39 même si cela ne fait plus partie de ses missions. L'AM 39 a été également proposé pour le NH 90 mais un missile plus léger devrait être à terme retenu.

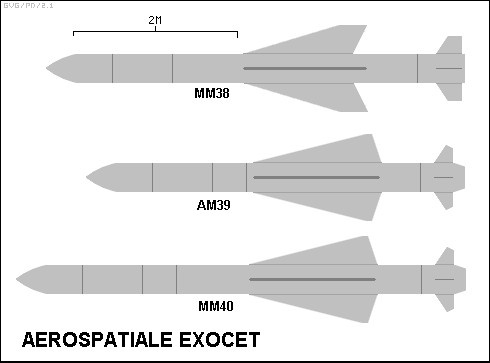

L'AM 39 est une évolution du missile MM 38 "Exocet" pour (Mer-Mer 38 km de portée). Le comportement du missile est similaire en dehors de son départ. En effet, initialement, le missile est largué par gravité puis l'allumage du moteur a mieu quelques secondes plus tard. Ce missile est "fire and forget" permettant à l'aéronef tireur de préparer son évasive, de passer en discrétion radar ou de tirer un second missile.
C'est un AM 39 qui a provoqué l'incendie du HMS Sheffield pendant la guerre des Malouines en 1982.
Toutefois, ce missile demeure de conception ancienne, son successeur devrait dériver de l'ANF.

AS 12

L'AS 12 est un missile anti-navire courte portée. Il est directement dérivé des SS 10, SS 11 et AS 11 qui ont été étudiés après la seconde guerre mondiale. Il a d'ailleurs également son correspondant dans la gamme des missiles maritimes avec le SS 12.
La production a commencé en 1961 et ces missiles ont équipé de nombreuses marines comme la Royal Navy qui l'utilisa en 1982 avec des hélicoptères Wasp pour détruire le sous-marin argentin Santa Fe.
En France, ce missile a équipé le Lynx jusqu'en 1991. Le Lynx pouvait emporter quatre missiles.

• Longueur : 1,87 m
• Envergure : 65 cm
• Poids (avec charge) : 76 kg
• Diamètre : 18.5 cm
• Portée : 8 km (4 Nq)
• Vitesse moyenne : environ 200 nd
• Charge militaire : 28 kg

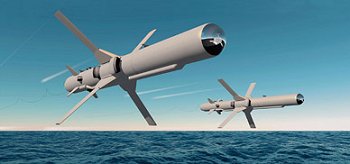

POLYPHEM

Pour lutter contre les systèmes de brouillage, l'électronique du missile doit être particulièrement résistante. Son autodirecteur doit avoir un fort pouvoir de discrétisation, car les systèmes intelligents peuvent camoufler un navire de manière à le faire ressembler à un leurre. De même certains leurres sont conçus pour ressembler à un navire. Pour contrer cela, EADS propose le Polyphem, un missile qui, grâce à une fibre optique qui le relie à un poste de guidage, envoie en temps réel des images vidéo d'observation prises par sa caméra d'ogive et reçoit ses ordres d'évolution ou de manœuvre. Cette manière originale permet de s'affranchir des problèmes liés au brouillage et autres contre-mesures.

Ce missile léger pourrait bien équiper le Panther ou le NH 90.

• Longueur : 3,00 m
• Poids (avec charge) : 145 kg
• Charge militaire : 20 kg
• Diamètre : 23 cm
• Portée : 61 km
• Vitesse maximale : 120 à 180 m/s
• Propulsion : turbojet
• Guidage : fibre optique
